构建内置存储系统

磁盘基本操作命令

fdisk

fdisk 设备 # 须是设备号，不是分区
fdisk /dev/sda
Command (m for help): 在这里按 m ，就会输出帮助；
Command action
a toggle a bootable flag
b edit bsd disklabel
c toggle the dos compatibility flag
d delete a partition 注：这是删除一个分区的动作；
l list known partition types 注：l 是列出分区类型，以供我们设置相应分区的类型；
m print this menu 注：m 是列出帮助信息；
n add a new partition 注：添加一个分区；
o create a new empty DOS partition table
p print the partition table 注：p 列出分区表；
q quit without saving changes 注：不保存退出；
s create a new empty Sun disklabel
t change a partition's system id # 注：t 改变分区类型；
u change display/entry units
v verify the partition table
w write table to disk and exit 注：把分区表写入硬盘并退出；
x extra functionality (experts only) 注：扩展应用，专家功能；

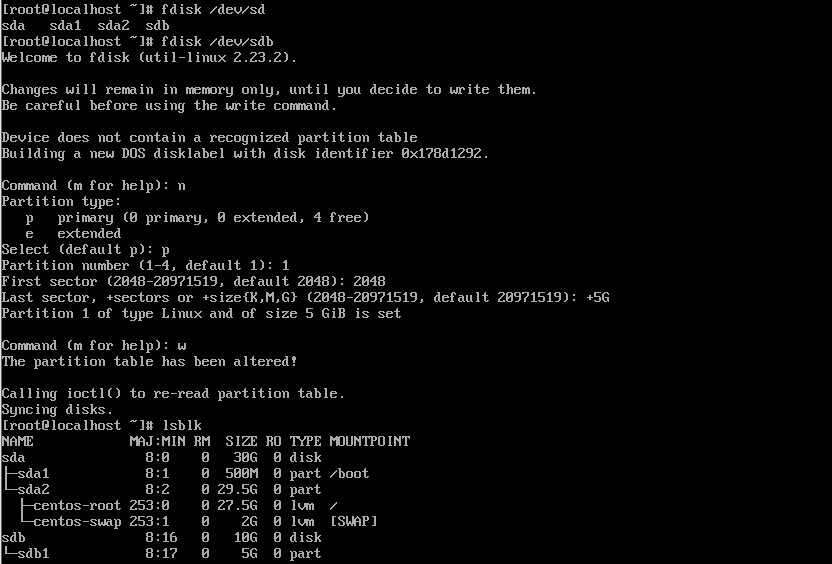

添加一个5G硬盘，并查看分区情况
image-20211111233859088

mkfs

-h查看帮助信息
-t <文件系统类型>指定要创建的文件系统类型
-v （小写）查看使用方法信息
-V （大写）查看版本信息
-f强制格式化，类似于rm -f
-b size=1024指定block大小（1k、2k、4k），默认block大小为4k

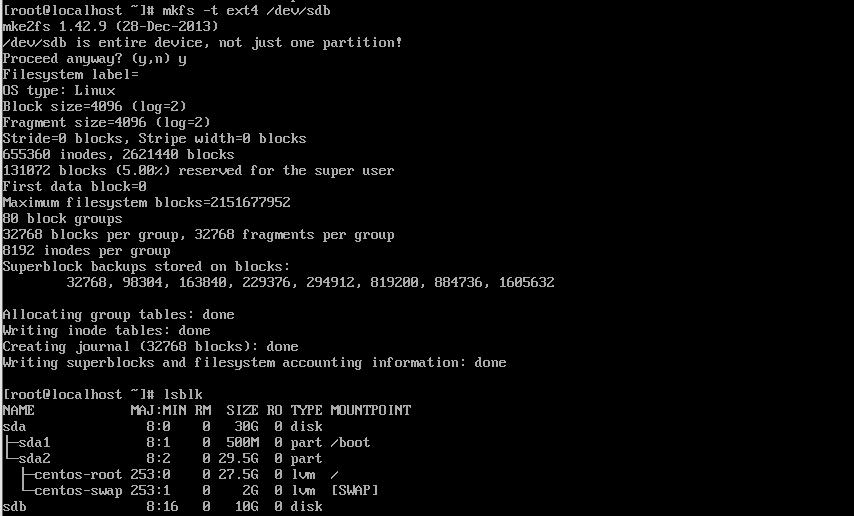

实例，格式化/dev/sdb硬盘，再次查看分区情况，刚刚分的区已经没了

image-20211111234227098

磁盘组建RAID

RAID-0:
    读、写性能提升；
    可用空间：N*min(S1,S2,...)
    无容错能力
    最少磁盘数：2, 2+

RAID-1：
    读性能提升、写性能略有下降；
    可用空间：1*min(S1,S2,...)
    有冗余能力
    最少磁盘数：2, 2+

RAID-5：
    读、写性能提升
    可用空间：(N-1)*min(S1,S2,...)
    有容错能力：1块磁盘
    最少磁盘数：3, 3+

RAID-10：
    读、写性能提升
    可用空间：N*min(S1,S2,...)/2
    有容错能力：每组镜像最多只能坏一块；
    最少磁盘数：4, 4+

组建RAID0

提示：R0一时爽，数据火葬场。

最好是使用不同硬盘，因为使用相同硬盘不同分区组建R0最后是使用的同一个硬盘的IO，速度并没有本质上的提升。
RAID0 是一种简单的、无数据校验的数据条带化技术。实际上不是一种真正的 RAID ，因为它并不提供任何形式的冗余策略。 RAID0 将所在磁盘条带化后组成大容量的存储空间（如图 2 所示），将数据分散存储在所有磁盘中，以独立访问方式实现多块磁盘的并读访问。由于可以并发执行 I/O 操作，总线带宽得到充分利用。再加上不需要进行数据校验，RAID0 的性能在所有 RAID 等级中是最高的。理论上讲，一个由 n 块磁盘组成的 RAID0 ，它的读写性能是单个磁盘性能的 n 倍，但由于总线带宽等多种因素的限制，实际的性能提升低于理论值。


默认没有安装mdadmRAID管理工具，使用yum install mdadm安装即可

-C: 创建模式

​ -n{2}: 使用#个块设备来创建此RAID

​ -l{0}：指明要创建的RAID的级别

​ -a {yes|no}：自动创建目标RAID设备的设备文件

​ -c CHUNK_SIZE: 指明块大小,单位k

​ -x : 指明空闲盘的个数

​ -D：显示raid的详细信息

​ mdadm -D /dev/md0

​ 管理模式：

​ -f: 标记指定磁盘为损坏

​ -a: 添加磁盘

​ -r: 移除磁盘

​ -f: 显示过程

​ 观察md的状态：cat /proc/mdstat

​ 增加新的成员

​ mdadm –G /dev/md0 –n4 -a /dev/sdf1

​ 生成配置文件：mdadm –D –s >> /etc/mdadm.conf

​ 停止设备：mdadm –S /dev/md0

​ 激活设备：mdadm –A –s /dev/md0 激活

​ 强制启动：mdadm –R /dev/md0

​ 删除raid信息：mdadm --zero-superblock /dev/sdb1

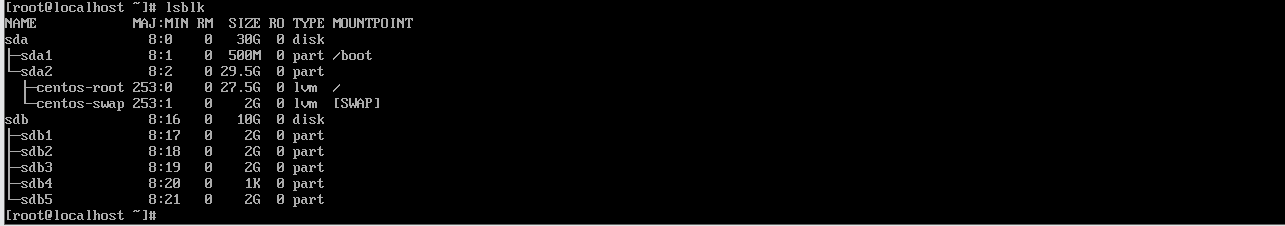

  1. 先将磁盘分为了五个大小相同的区
    image-20211111235312370

  2. 使用/dev/sdb[1-2]，这两个区作为实验安装。查看RAID情况

    mdadm -Cv /dev/md0 -l0 -n2 /dev/sdb[1-2] #-Cv：创建并显示过程，-l0：级别为RAID0，-n2：使用两块盘区

    image-20211112002258306

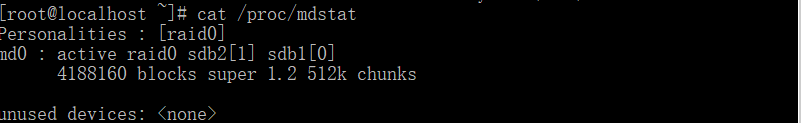

  3. 查看系统中存在的RAID
    image-20211112002346970

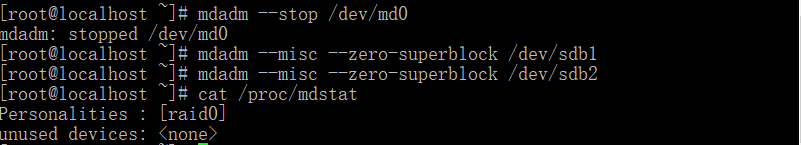

  4. 停止并删除RAID，查看系统中的RAID情况

    mdadm --stop /dev/md0
mdadm --misc --zero-superblock /dev/sdb1
mdadm --misc --zero-superblock /dev/sdb2
cat /proc/mdstat

    image-20211112002621210

组建RAID1

如果有两块1T的硬盘，那么只能使用1T，因为有一块做备用盘。

RAID1 称为镜像，它将数据完全一致地分别写到工作磁盘和镜像 磁盘，它的磁盘空间利用率为 50% 。 RAID1 在数据写入时，响应时间会有所影响，但是读数据的时候没有影响。 RAID1 提供了最佳的数据保护，一旦工作磁盘发生故障，系统自动从镜像磁盘读取数据，不会影响用户工作。工作原理如图 3 所示。

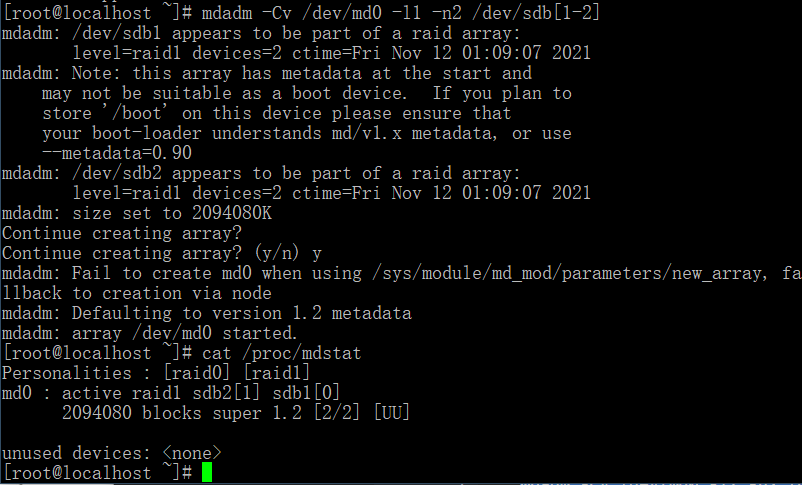

  1. 创建RAID1，并查看信息

    mdadm -Cv /dev/md0 -l1 -n2 /dev/sdb[1-2]
cat /proc/mdstat

    image-20211112083458385

  2. 查看硬盘信息

    fdisk -l

    image-20211112083606975

  3. 停止RAID1阵列，移除两个硬盘

    mdadm --stop /dev/md0
mdadm --misc --zero-superblock /dev/sdb1
mdadm --misc --zero-superblock /dev/sdb2
cat /proc/mdstat

组建RAID5

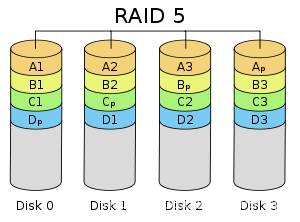

　 RAID5 应该是目前最常见的 RAID 等级，它的原理与 RAID4 相似，区别在于校验数据分布在阵列中的所有磁盘上，而没有采用专门的校验磁盘。对于数据和校验数据，它们的写操作可以同时发生在完全不同的磁盘上。因此， RAID5 不存在 RAID4 中的并发写操作时的校验盘性能瓶颈问题。另外， RAID5 还具备很好的扩展性。当阵列磁盘 数量增加时，并行操作量的能力也随之增长，可比 RAID4 支持更多的磁盘，从而拥有更高的容量以及更高的性能。

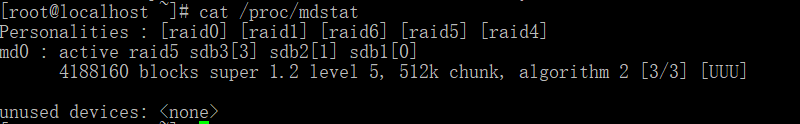

  1. 创建RAID5，并查看信息

    mdadm -Cv /dev/md0 -l5 -n3 /dev/sdb[1-3]
cat /proc/mdstat

    image-20211112084148996

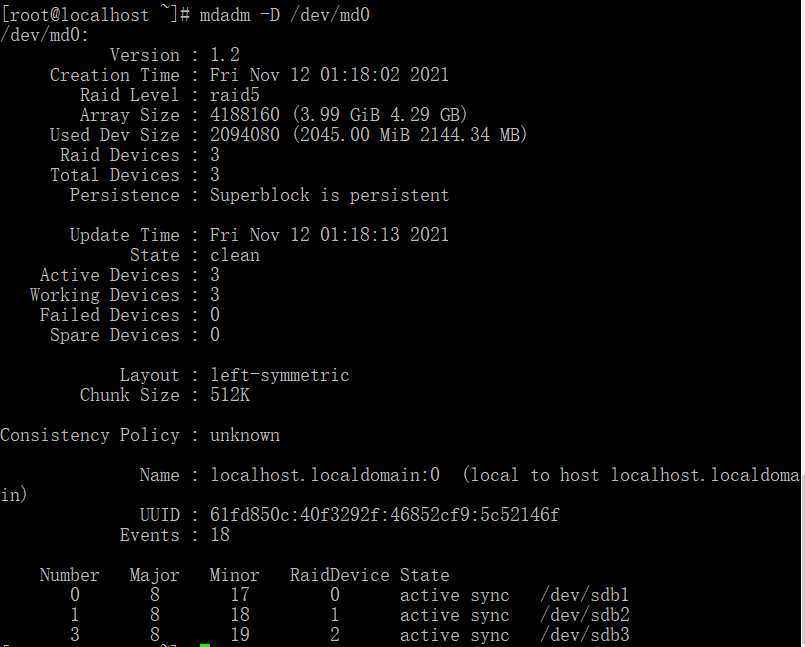

  2. 查看阵列信息

     mdadm -D /dev/md0

    image-20211112084305556

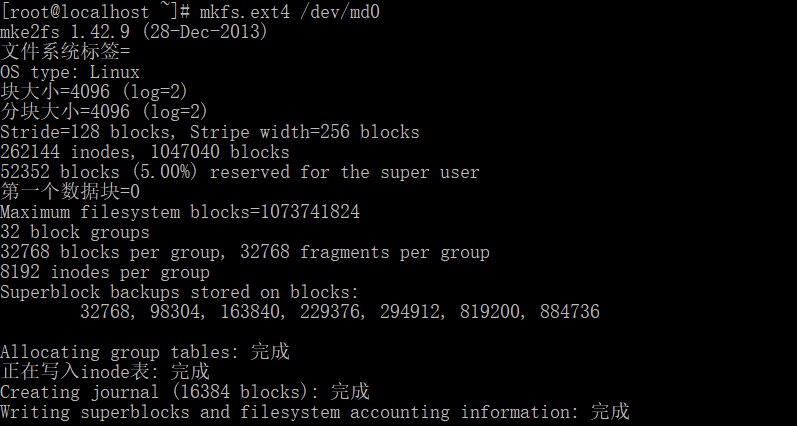

  3. 格式化硬盘分区为ext4格式

    mkfs.ext4 /dev/md0

    image-20211112084416081

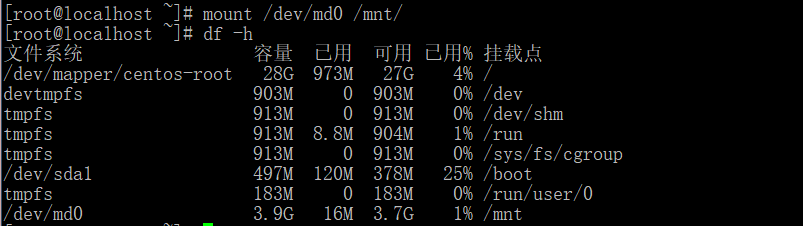

  4. 挂载并验证

     mount /dev/md0 /mnt/
 df -h

    image-20211112084710315

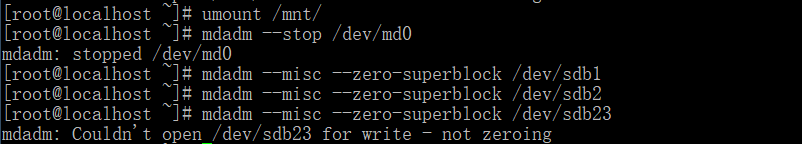

  5. 解挂载并删除设备

    umount /mnt/
mdadm --stop /dev/md0
mdadm --misc --zero-superblock /dev/sdb1
mdadm --misc --zero-superblock /dev/sdb2
mdadm --misc --zero-superblock /dev/sdb3

    image-20211112084903484

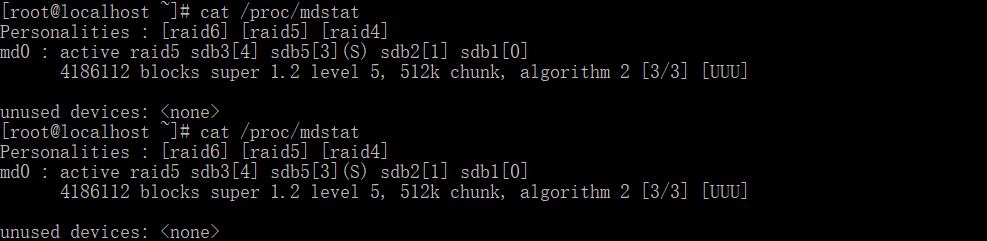

  6. RAID5运维操作

    mdadm -Cv /dev/md0 -l5 -n3 /dev/sdb[1-3]
cat /proc/mdstat

    image-20211112091800343

  7. 模拟硬盘故障

    mdadm -f /dev/md0 /dev/sdb1

  8. 热移除故障盘

     mdadm -r /dev/md0 /dev/sdb1

组建RAID10

RAID01 兼备了 RAID0 和 RAID1 的优点，它先用两块磁盘建立镜像，然后再在镜像内部做条带化。 RAID01 的数据将同时写入到两个磁盘阵列中，如果其中一个阵列损坏，仍可继续工作，保证数据安全性的同时又提高了性能。 RAID01 和 RAID10 内部都含有 RAID1 模式，因此整体磁盘利用率均仅为 50% 。


典型的 RAID01 （上）和 RAID10 （下）模型

  1. 构建RAID10并查看信息

    mdadm -Cv /dev/md0 -l10 -n4 /dev/sdb1 /dev/sdb2 /dev/sdb3 /dev/sdb5

    image-20211112092515768

  2. 删除RAID10

    mdadm --stop /dev/md0
mdadm --misc --zero-superblock /dev/sdb1
mdadm --misc --zero-superblock /dev/sdb2
mdadm --misc --zero-superblock /dev/sdb3
mdadm --misc --zero-superblock /dev/sdb5

管理逻辑卷

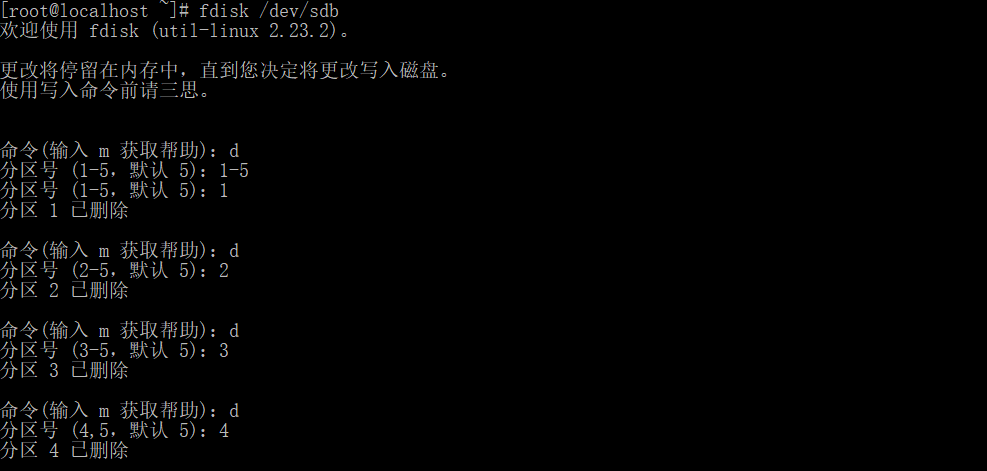

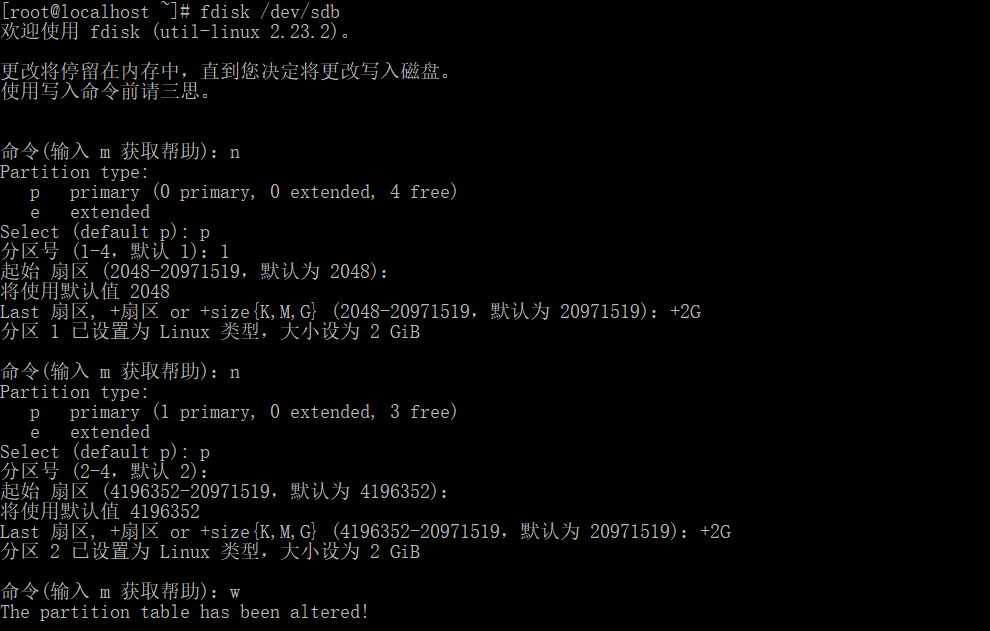

删除所有分区并格式化，内核重新读取分区并查看。

fdisk /dev/sdb
partx /dev/sdb

image-20211112093513242

image-20211112093534975

image-20211112093656192

创建物理卷组

  1. 创建物理卷
    pvcreate /dev/sdb1 /dev/sdb2
    image-20211112093824727

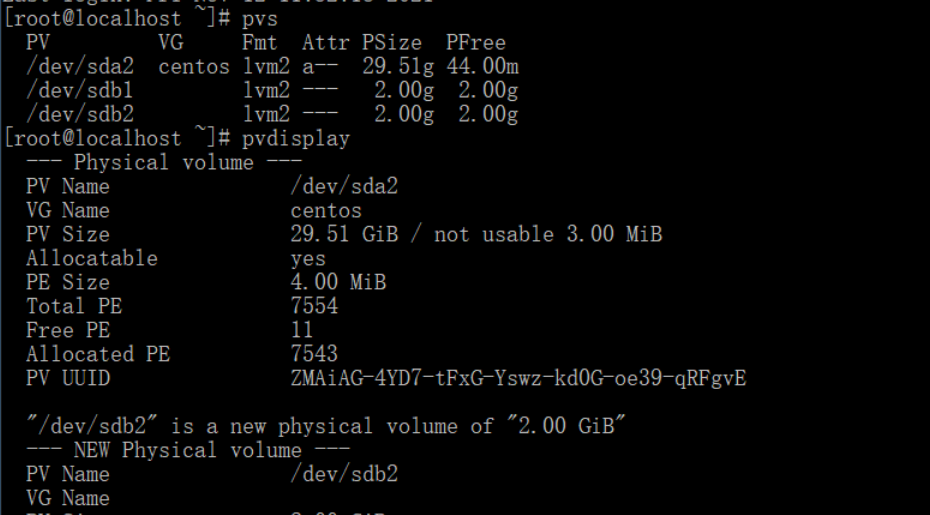

  2. 查看创建的物理卷，和查看物理卷的详细信息

    pvs
pvdisplay

    image-20211112122714010

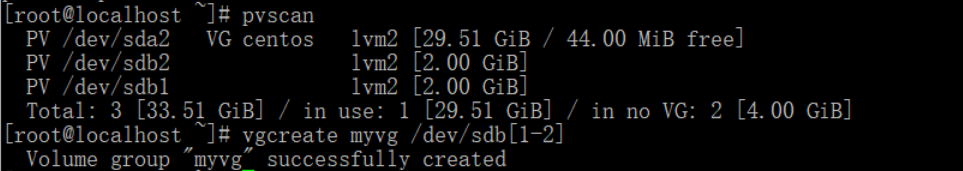

  3. 扫描物理卷，创建物理卷组

    pvscan
vgcreate myvg /dev/sdb[1-2]
vgdisplay # 查看物理卷组的详细信息

    image-20211112122840957

卷组删除

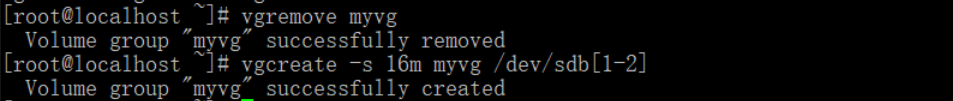

  1. 删除myvg，重新创建并指定PE大小为16m

    vgremove myvg
vgcreate -s 16m myvg /dev/sdb[1-2]

    image-20211112134616015

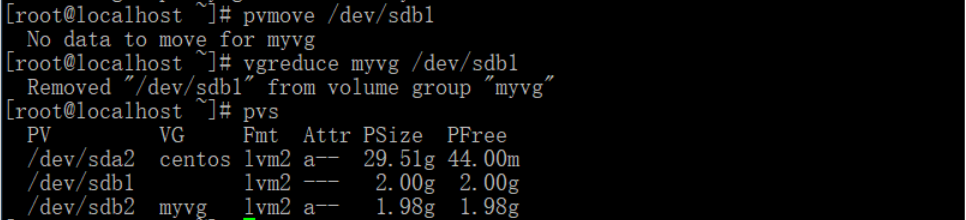

  2. 删除PV并转移数据

    pvmove /dev/sdb1
vgreduce myvg /dev/sdb1
pvs

    image-20211112134848861

添加物理卷

向myvg添加一个物理卷/dev/sdb3，但是这个分区须提前分

vgextend myvg /dev/sdb3

image-20211112135701127

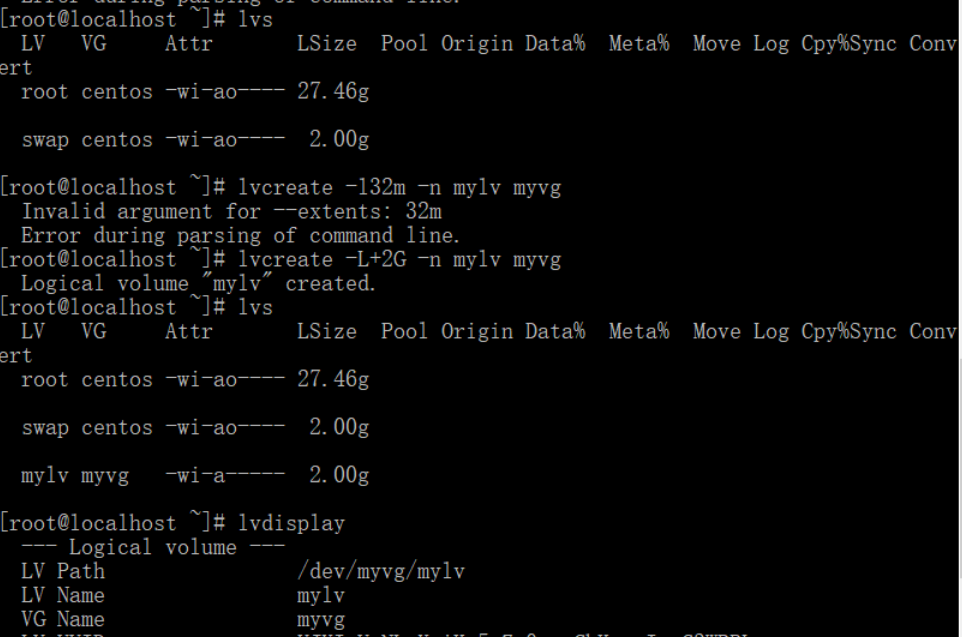

创建逻辑卷

名为mylv，大小5GB

vcreate -L+5G -n mylv myvg
lvs # 查看逻辑卷
lvscan # 扫描逻辑卷

image-20211112140248798

操作逻辑卷

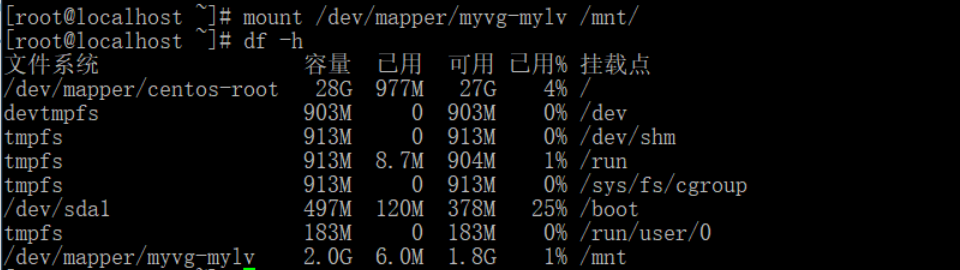

格式化并挂载

mkfs.ext4 /dev/mapper/myvg-mylv
mount /dev/mapper/myvg-mylv /mnt/
df -h

image-20211112140500264

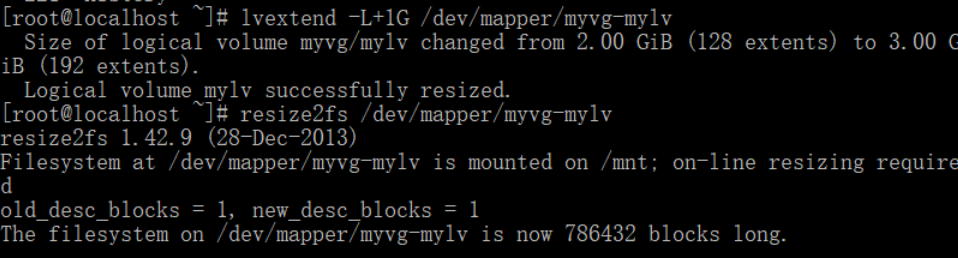

卷组扩容

lvextend -L+1G /dev/mapper/myvg-mylv # 对创建的LVM卷扩容
resize2fs /dev/mapper/myvg-mylv # 对文件系统进行扩容

image-20211112140734716

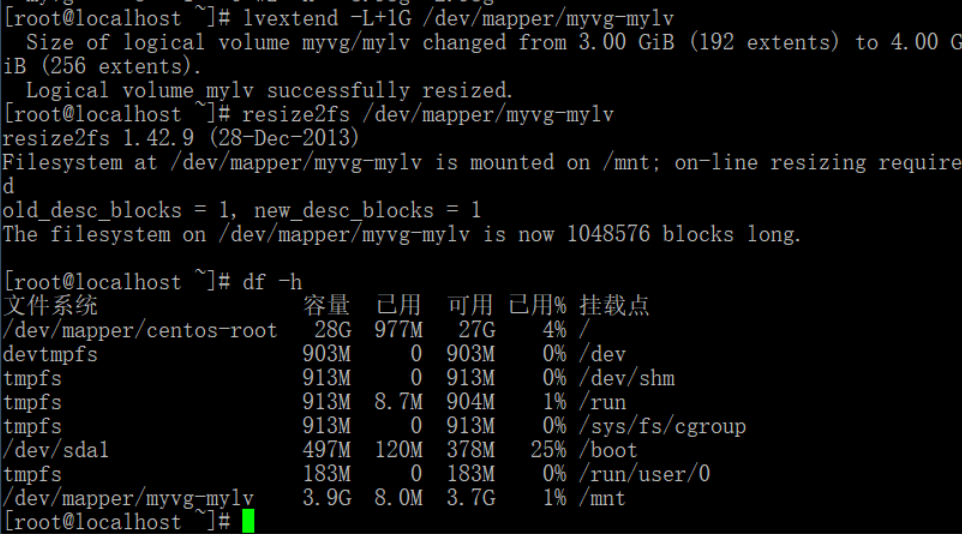

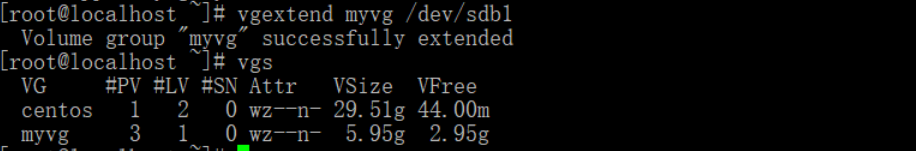

物理卷扩容，并再对逻辑卷扩容

vgextend myvg /dev/sdb1
vgs
lvextend -L+1G /dev/mapper/myvg-mylv
resize2fs /dev/mapper/myvg-mylv
df -h

image-20211112141000695

image-20211112141122223

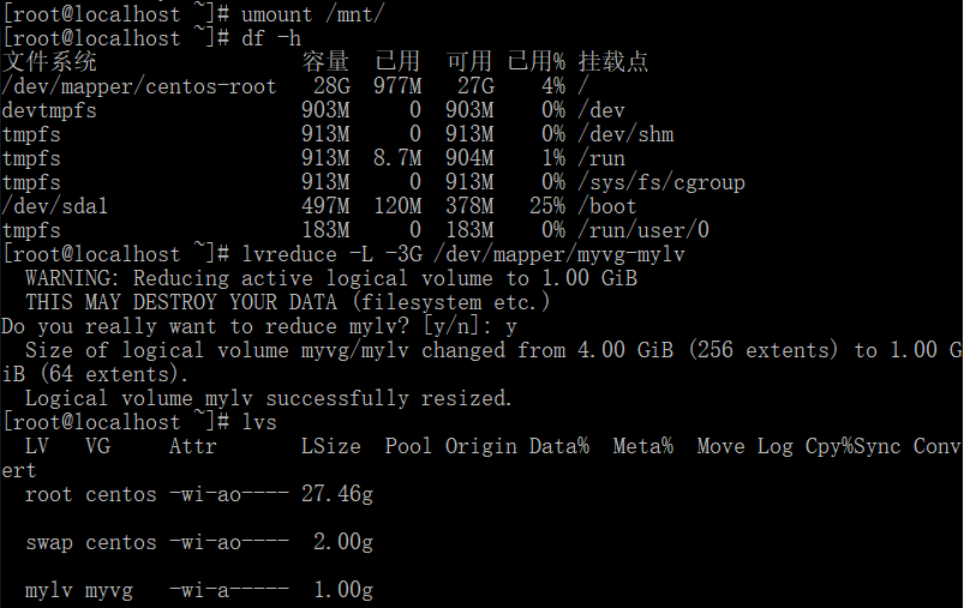

缩小卷组

umount /mnt/
df -h
lvreduce -L -3G /dev/mapper/myvg-mylv
lvs

image-20211112141311204

此时需要重新格式化并挂载才能重新使用

构建OpenStack云存储系统

构建OpenStack私有云

配置安装环境

hostname controller # 临时修改主机名，
vi /etc/sysconfig/network # 永久修改主机名，修改hostname为controller
mount -o loop CentOS-6.5-x86_64-bin_DVD.iso /mnt/
mkdir /opt/centos
cp -rfv /mnt/* /opt/centos/
umount /mnt/ # 卸载
mount -o loop XianDian-IaaS-v1.4.iso /mnt/
cp -rfv /mnt/ /opt/

配置yum软件源

vi /etc/yum.repos.d/local.repo # 写入以下
----------------------------------------
[centos]
name=centos
baseurl=file:///opt/centos
gpgcheck=0
enabled=1
[iaas]
name=iaas
baseurl=file///opt/iaas-repo
gpgcheck=0
enabled=1
-----------------------------------------
yum clean all # 清除软件源
yum list # 查看软件包

关闭防火墙

 service iptables stop # 关闭返回去
 chkconfig iptables off # 设置防火墙开机不启动

关闭selinux

setenforce 0 # 临时关闭
vi /etc/selinux/config # 永久关闭
# 设置SELINUX=permissive

安装iaas-xiandian

yum install iaas-xiandian -y

修改全局配置文件openrc.sh

vi /etc/xiandian/openrc.sh
-----------------------------------------------------------------------------------------#
#--------------------system config--------------------#
#Controller Server Manager IP. example:x.x.x.x
HOST_IP=192.168.100.10

#Controller Server hostname. example:controller
HOST_NAME=controller

#Compute Node Manager IP. example:x.x.x.x
HOST_IP_NODE=192.168.100.10

#Compute Node hostname. example:compute
HOST_NAME_NODE=controller

#--------------------MySQL config---------------------##
#Password for MySQL root user . exmaple:000000
DB_PASS=000000

#--------------------Keystone config------------------##
#Password for Keystore admin user. exmaple:000000
ADMIN_PASS=000000

#Password for Mysql keystore user. exmaple:000000
KEYSTONE_DBPASS=000000

#--------------------Glance config--------------------##
#Password for Mysql glance user. exmaple:000000
GLANCE_DBPASS=000000

#Password for Keystore glance user. exmaple:000000
GLANCE_PASS=000000

#--------------------Nova config----------------------##
#Password for Mysql nova user. exmaple:000000
NOVA_DBPASS=000000

#Password for Keystore nova user. exmaple:000000
NOVA_PASS=000000

#--------------------Neturon config-------------------##
#Password for Mysql neutron user. exmaple:000000
NEUTRON_DBPASS=000000

#Password for Keystore neutron user. exmaple:000000
NEUTRON_PASS=000000

#metadata secret for neutron. exmaple:000000
METADATA_SECRET=000000

#External Network Interface. example:eth1
INTERFACE_NAME=eth1

#First Vlan ID in VLAN RANGE for VLAN Network. exmaple:101
minvlan=

#Last Vlan ID in VLAN RANGE for VLAN Network. example:200
maxvlan=

#--------------------Cinder config--------------------##
#Password for Mysql cinder user. exmaple:000000
CINDER_DBPASS=000000

#Password for Keystore cinder user. exmaple:000000
CINDER_PASS=000000

#Cinder Block Disk. example:md126p3
BLOCK_DISK=sdb1

#--------------------Swift config---------------------##
#Password for Keystore swift user. exmaple:000000
SWIFT_PASS=000000

#The NO1. NODE Object Disk for Swift. example:md126p4. The 2nd will be OBJECT_DISK_2
OBJECT_DISK_1=sdc1

#The NO1. NODE IP for Swift Storage Network. example:x.x.x.x. The 2nd will be STORAGE_LOCAL_NET_IP_2
STORAGE_LOCAL_NET_IP_1=192.168.100.10

#The numbers of all the Swift Nodes. example:3
SWIFT_ZONE=1

#The number of this Swift Node. exmaple:1
SWIFT_NODE=1

#--------------------Heat config----------------------##
#Password for Mysql heat user. exmaple:000000
HEAT_DBPASS=000000

#Password for Keystore heat user. exmaple:000000
HEAT_PASS=000000

#--------------------Ceilometer config----------------##
#Password for Mysql ceilometer user. exmaple:000000
CEILOMETER_DBPASS=000000

#Password for Keystore ceilometer user. exmaple:000000
CEILOMETER_PASS=000000

#token for ceilometer. exmaple:000000
CEILOMETER_TOKEN=000000

#--------------------Sahara config--------------------##
#Password for Mysql sahara user. exmaple:000000
SAHARA_DBPASS=000000

#Password for Keystore sahara user. exmaple:000000
SAHARA_PASS=000000
-----------------------------------------------------------------------------------------------

安装Qpid服务

yum install -y qpid-cpp-server
vi /etc/qpidd.conf
# 修改最后一行代码
# auth=no
service qpidd start # 启动服务
chkconfig qpidd on # 开机自启

安装基本服务

# 安装mysql
iaas-install-mysql.sh
# 安装Glance服务
iaas-install-keystone.sh
# 安装Nova计算服务
iaas-install-nova-controller.sh
iaas-install-nova-compute.sh
# 安装Neutron网络服务
iaas-install-neutron-controller.sh
iaas-install-neutron-compute.sh
# 网络可以选择gre模式
iaas-install-neutron-controller-gre.sh
iaas-install-neutron-compute-gre.sh
# 安装Dashboard服务
iaas-install-dashboard.sh

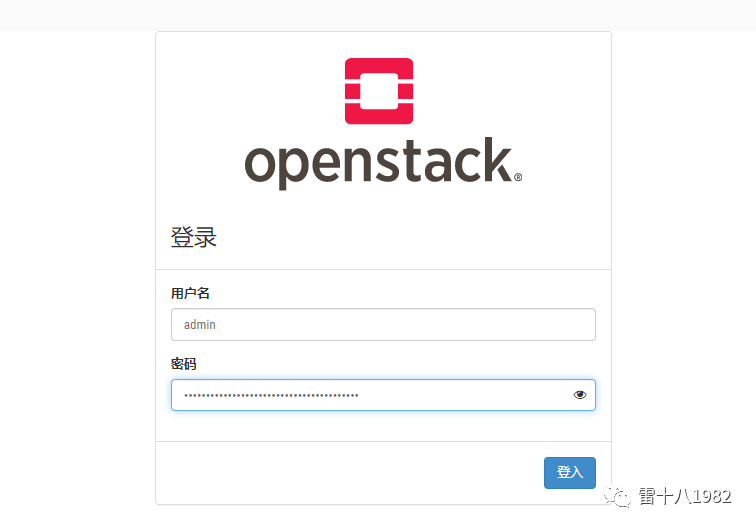

验证安装

在浏览器输入10.10.1.10/dashboard进入即可
点击查看源网页img

配置OpenStack对象存储

安装Swift服务

iaas-install-swift-controller.sh
iaas-install-swift-compute.sh

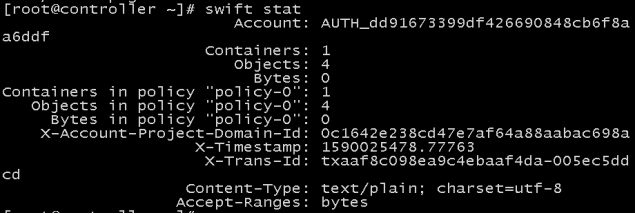

查看Swift状态

swift stat


查看容器

swift list

创建容器

swift post C1

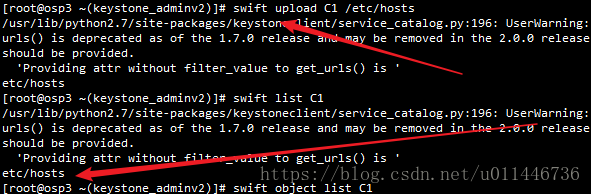

容器操作

# 上传文件
swift upload C1 /etc/hosts
# 删除文件
swift delete C1 /etc/hosts


删除容器

swift delete C1

构建GlusterFS的分布式文件系统

将glusterfs文件夹通过winscp上传到/opt目录下

yum install -y createrepo  # 在线安装索引生成工具
createrepo /opt/glusterfs  # 将指定目录生成安装软件包索引

配置YUM 源，在/etc/yum.repos.d 目录下，新建一个local.repo 文件，内容如下：

[glusterfs]
name=glusterfs
baseurl=file///opt/glusterfs
gpgcheck=0
enabled=1

执行yum clean all，刷新软件包库

安装glusterfs服务端和客户端

yum install -y glusterfs-server xfsprogs
service glusterfs start # 启动服务
chkconfig glusterfs on # 设置开机自启

设置防火墙关闭，开机不自启

service firewalld stop
chkconfig firewalld off

添加节点到GlusterFS服务器集群，并查看集群状态

gluster peer probe 10.10.1.10
gluster peer probe 10.10.1.11
gluster peer status

格式化磁盘并挂载目录

fdisk /dev/sdb # 分一个区即可
mkdir /export/brick1/1

在主节点创建共享副本卷

创建共享副本卷，gv0为卷名称，可以自定义

gluster volume create gv0 replica 2 10.10.1.10:/export/brick1/1 10.10.1.11:/export/brick1/1
gluster volume start gv0 # 启动卷
gluster volume info # 查看卷gv0的状态

挂载副本卷

mount -t glusterfs 172.168.1.105:/gv0 /mnt

在主节点创建分布卷

gluster volume create gv1 10.10.1.10:/export/brick1/2 10.10.1.11:/export/brick1/2
gluster volume start gv1

挂载分布卷

umount /mnt # 解挂载
mount -t glusterfs 10.10.1.10:/gv1 /mnt

运维操作

# 启动/关闭/查看glusterd服务
/etc/init.d/glusterd start
/etc/init.d/glusterd stop
/etc/init.d/glusterd status
# Brick管理
gluster peer probe <SERVER>  # 存储池添加服务器节点
gluster peer detach <SERVER> # 为存储池移除服务器节点
gluster volume add-brick gv1 10.10.1.10:/export/brick1/2 10.10.1.11:/export/brick1/2
# 列出集群中的所有卷：
gluster volume list
# 查看卷信息
gluster volume info  # 查看卷信息
gluster volume status [all] # 查看卷状态
#创建/启动/停止/删除卷
gluster volume start <VOLNAME> # 创建卷
gluster volume stop <VOLNAME> # 停止卷
gluster volume delete <VOLNAME> # 删除卷
# 修复卷
gluster volume heal mamm-volume # 只修复有问题的卷
gluster volume heal mamm-volume full # 修复所有文件
gluster volume heal mamm-volume info # 查看自愈详情
# 数据重新分配
gluster volume rebalance datavolume1 start
gluster volume rebalance datavolume1 status
gluster volume rebalance datavolume1 stop
# 卸载GlusterFS磁盘
gluster peer detach idc1-server4
# 删除GlusterFS磁盘
gluster volume stop datavolume1
gluster volume delete datavolume1
# 扩展卷
gluster volume add-brick <VOLNAME> <NEW-BRICK>

构建Ceph分布式存储系统

基础环境配置

安装pve并安装ceph

pvecm create myclusters
pvecm add (主机1 IP地址) # 主机二上执行
# 修改源
vi /etc/apt/sources.list # 打开后全部删除写入以下内容
-----------------------------------------------------------------------------------------
deb https://mirrors.aliyun.com/debian buster main contrib non-free
deb https://mirrors.aliyun.com/debian buster-updates main contrib non-free
deb https://mirrors.aliyun.com/debian-security buster/updates main contrib non-free
deb https://mirrors.ustc.edu.cn/proxmox/debian/pve buster pve-no-subscription
deb https://mirrors.ustc.edu.cn/proxmox/debian/ceph-octopus/ buster main
------------------------------------------------------------------------------------------
vi /etc/apt/sources.list.d/ceph.list # 打开后全部删除写入以下内容
deb https://mirrors.ustc.edu.cn/proxmox/debian/ceph-octopus/ buster main
# 传递给主机2
scp -r /etc/apt/sources.list root@10.10.1.11:/etc/apt/sources.list

安装ceph

全部选择y

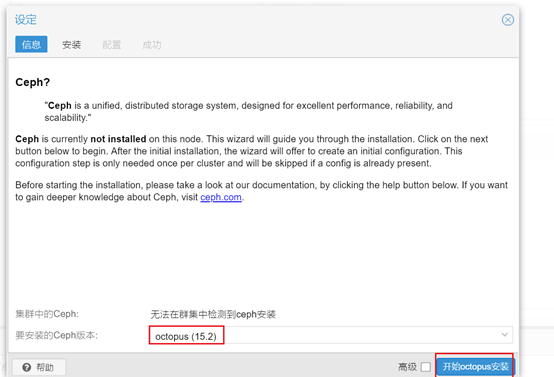

image-20211112172419707

image-20211112172427302

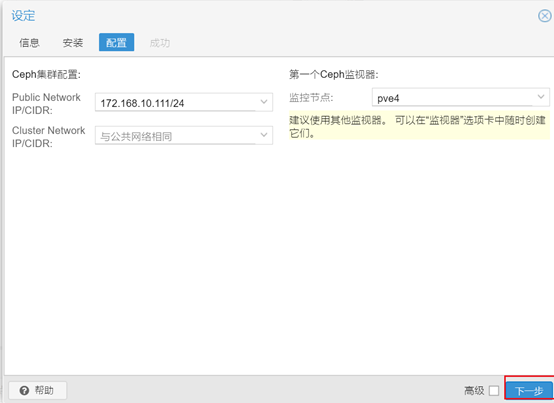

image-20211112172459337

修改vi etc/ceph/ceph.conf

vi /etc/ceph/ceph.conf # 修改public_network = 10.10.10.0/24

创建ceph集群存储，两台主机均执行如下命令

pveceph createmon    # 创建Mon监控
pveceph createosd /dev/sdb   # 创建ceph集群存储OSD服务

创建pools

ceph osd pool create myclusters 128 128  # 主机1执行

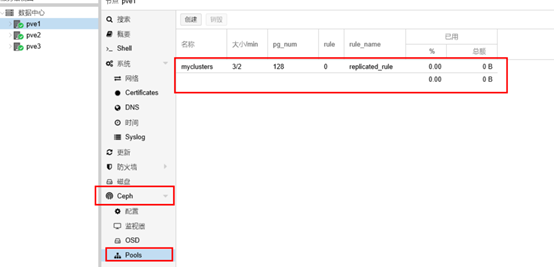

image-20211112172247576

添加RBD存储

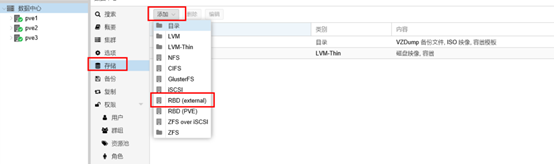

image-20211112172227151

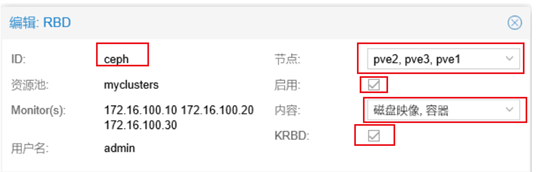

image-20211112172233533

构建超融合架构

基础环境配置

修改所有虚拟机文件

vi /etc/hosts
10.10.1.10 ceph-node1
10.10.1.11 ceph-node2
10.10.1.12 ceph-node3

生成复制`ssh密钥

ssh-keygen
ssh-copy-id root@ceph-node2
ssh-copy-id root@ceph-node3

禁用selinux

setenforce 0
vi /etc/selinux/config sllinux->disablesd

为所有服务器校时

yum install -y ntp ntpdate
ntpdate pool.ntp.org
chkconfig ntpd on

修改yum源，使用本地FTP源

[centos]
name=centos
baseurl=file:///opt/centos
gpgcheck=0
enabled=1
[iaas]
name=iaas
baseurl=file///opt/iaas-repo
gpgcheck=0
enabled=1

安装和配置Ceph

创建ceph集群

yum install ceph-deploy -y
mkdir /etc/ceph
cd /etc/ceph/
ceph-deploy new ceph-node1
ceph-deploy install ceph-node1 ceph-node2 ceph-node3

查看版本信息

ceph -v

创建第一个Ceph monitor，并查看集群状态

ceph-deploy --overwrite mon vreate-initial
ceph -s


创建OSD

三个节点创建共享磁盘

mkdir -p /opt/osd1
ssh ceph-node2
mkdir -p /opt/osd2
ssh ceph-node2
mkdir -p /opt/osd3

在node1节点创建OSD节点

ceph-deployosd prepare ceph-node1:/opt/osd1 ceph-node2:/opt/osd2 ceph-node3:/opt/osd3

在node1激活节点

ceph-deploy osd activate ceph-node1:/opt/osd1 ceph-node2:/opt/osd2 ceph-node3:/opt/osd3

开放权限给其他节点，进行灾备处理

ceph-deploy ceph-node1{1,2,3}

ceph集群运维

ceph status # 查看安装状态
ceph -w # 查看健康状态
ceph quorum_status --format json-petty # 查看Ceph monitor仲裁状态
ceph mon dump # 导出Ceph monitor信息
ceph df # 检查集群使用状态
ceph mon stat # 检查Ceph monitor 状态
ceph osd stat # 检查OSD状态
ceph pg stat # 检查PG配置组状态
0
暂无标签
版权属于： W1lsp0
本文链接： https://ctf.w1lsp0.top/index.php/%E4%BA%91%E5%AD%98%E5%82%A8/180.html
作品采用： 《 署名-非商业性使用-相同方式共享 4.0 国际 (CC BY-NC-SA 4.0) 》许可协议授权

评论 (1)

取消
